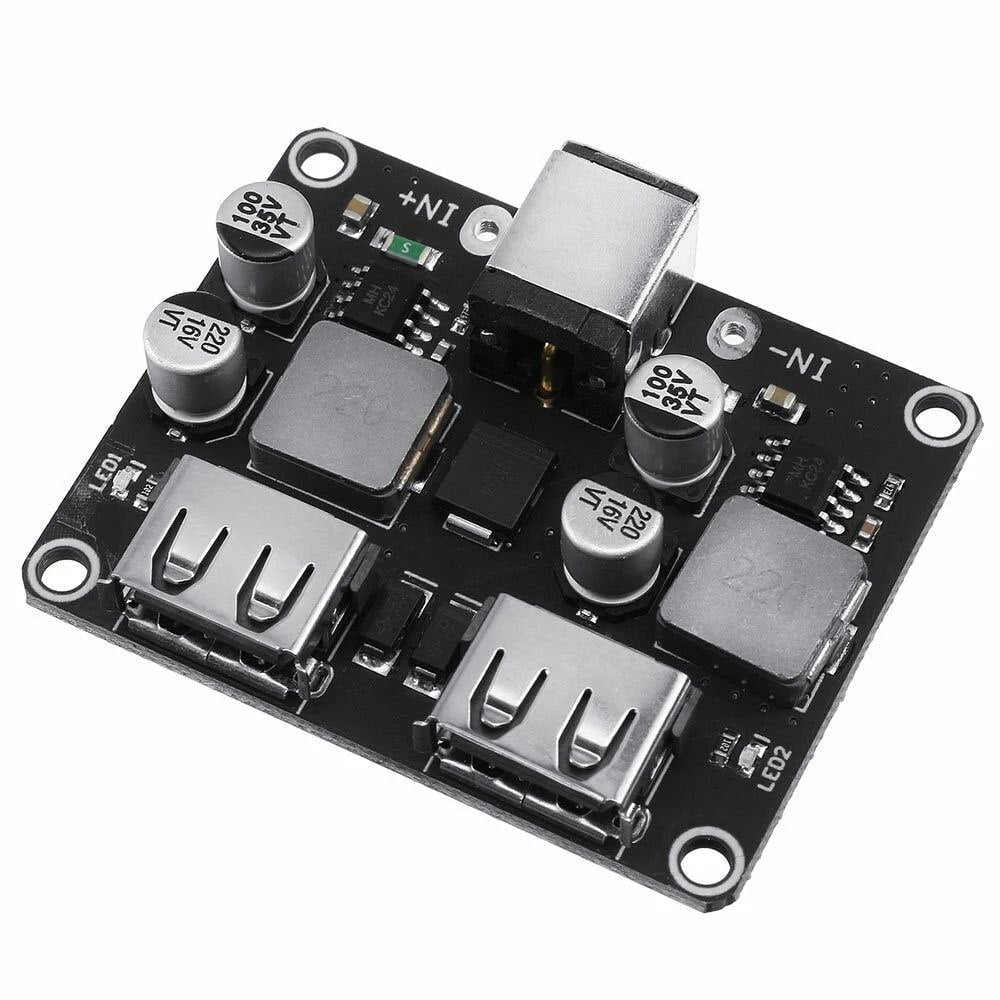

ماژول QC3 دو پورت (Quick Charge 3.0 Dual Port Module)

ماژول QC3 دو پورت، یک ماژول شارژ سریع است که قابلیت شارژ همزمان دو دستگاه را با فناوری Quick Charge 3.0 فراهم می‌کند. این ماژول معمولاً برای پروژه‌های پاوربانک، شارژر فندکی خودرو، شارژر دیواری و سیستم‌های تغذیه همراه استفاده می‌شود. ویژگی مهم آن سرعت بالای شارژ است که نسبت به شارژرهای معمولی، زمان شارژ دستگاه‌های هوشمند را به شکل قابل توجهی کاهش می‌دهد.

⸻

ویژگی‌های ماژول QC3 دو پورت:

•پشتیبانی از فناوری Quick Charge 3.0 با توان خروجی تا 18 وات برای هر پورت

•قابلیت شارژ همزمان دو دستگاه با جریان و ولتاژ تنظیم شده به صورت هوشمند

•ورودی ولتاژ معمولاً از 5 ولت تا 12 ولت (بسته به نوع ماژول)

•محافظت در برابر اتصال کوتاه، افزایش جریان و افزایش دما

⸻

ورودی و خروجی ماژول QC33 دو پورت:

•ورودی (Input):

معمولاً یک کانکتور 2 پین یا سیم‌های مثبت و منفی برای اتصال به منبع تغذیه DC (مثلاً باتری 12 ولت، آداپتور 5-12 ولت) دارد.

•خروجی (Output):

دو پورت USB که هر کدام ولتاژ و جریان خود را به صورت هوشمند تنظیم می‌کنند. پورت‌ها معمولاً ولتاژهای 5 ولت، 9 ولت، یا 12 ولت با جریان‌های مختلف را پشتیبانی می‌کنند.

⸻

آموزش نصب ماژول QC3 دو پورت:

1.اتصال ورودی:

•سیم مثبت (+) منبع تغذیه DC را به ورودی مثبت ماژول وصل کنید.

•سیم منفی (–) منبع تغذیه را به ورودی منفی ماژول وصل کنید.

2.اتصال خروجی:

•دو پورت USB ماژول آماده اتصال به دستگاه‌های مورد نظر هستند. کافی است کابل USB دستگاه را به هر کدام از پورت‌ها متصل کنید.

3.نکات مهم:

•منبع تغذیه باید ولتاژ و جریان مناسب (مثلاً 5 تا 12 ولت و حداقل 2 آمپر) داشته باشد تا ماژول به درستی کار کند.

•از اتصالات محکم و بدون قطعی اطمینان حاصل کنید.

•در صورتی که می‌خواهید ماژول را روی برد پروژه خود نصب کنید، می‌توانید ورودی و خروجی‌ها را به ترتیب روی برد لحیم کنید
