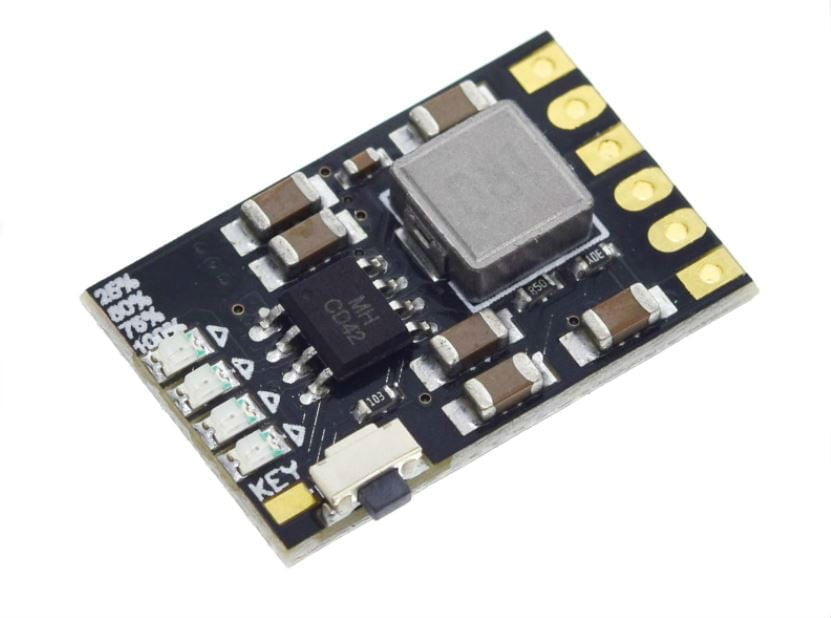

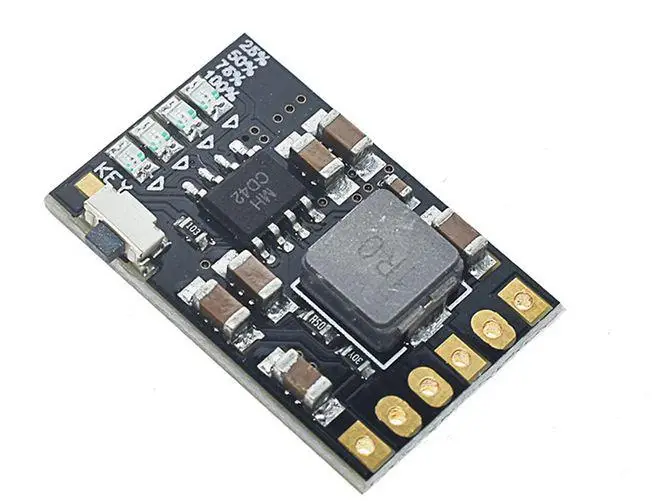

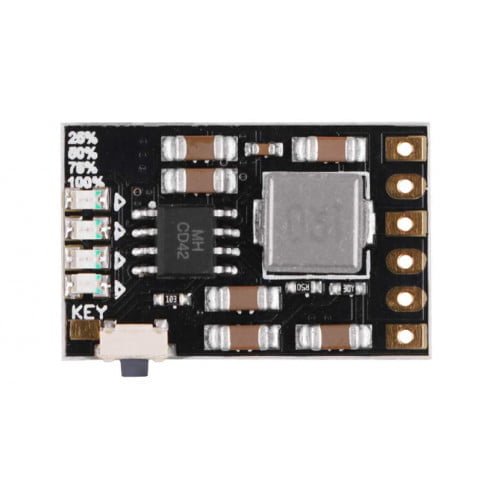

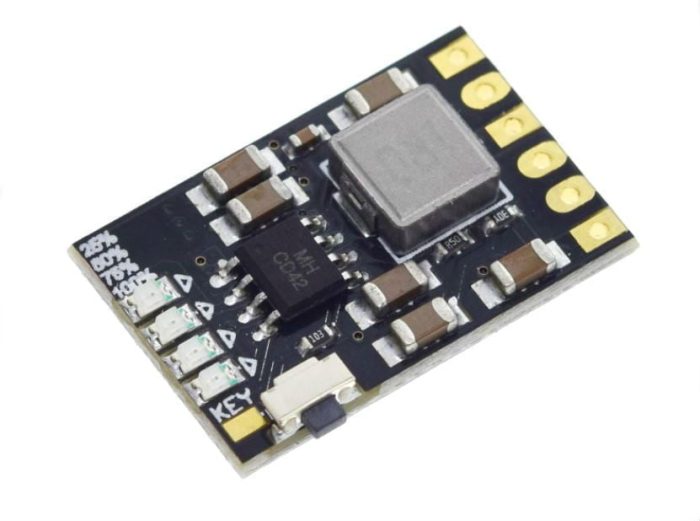

ماژول شارژ و دشارژ باتری لیتیومی تک سل MH-CD42 یک ماژول پیشرفته و همه‌کاره برای شارژ و مدیریت باتری‌های لیتیوم یون یا لیتیوم پلیمر تک سل (3.7 ولت nominal) می‌باشد که با ولتاژ کاری ورودی 5 ولت DC (معمولاً از طریق USB یا منبع تغذیه خارجی) کار می‌کند. این ماژول قادر است جریان شارژ تا حداکثر 1 آمپر را تامین نماید و ولتاژ شارژ ثابت آن 4.2 ولت با دقت ±0.05 ولت است. علاوه بر قابلیت شارژ، MH-CD42 توانایی دشارژ باتری به بار را نیز دارد و به گونه‌ای طراحی شده است که از تخلیه بیش از حد باتری محافظت کند. این ماژول دارای محافظت‌های متعددی از جمله محافظت در برابر شارژ بیش از حد، دشارژ بیش از حد، اتصال کوتاه و جریان بیش از حد می‌باشد و از طریق نمایشگر دیجیتال یا LED درصد شارژ باتری را به صورت دقیق و زنده نمایش می‌دهد.

اتصالات ماژول شامل ورودی تغذیه 5 ولت (VCC و GND)، اتصالات باتری (BAT+ و BAT-)، و خروجی بار (LOAD+ و LOAD-) می‌باشد که اتصال صحیح آن‌ها برای عملکرد بهینه ضروری است. برای راه‌اندازی، ابتدا باتری لیتیومی تک سل به پایه‌های BAT+ و BAT- متصل می‌شود، سپس منبع تغذیه 5 ولت DC به پایه‌های VCC و GND وصل می‌گردد تا فرآیند شارژ آغاز شود. بار یا دستگاه مصرف‌کننده نیز به پایه‌های LOAD+ و LOAD- متصل شده و ماژول جریان دشارژ را کنترل می‌کند. این ماژول به صورت خودکار فرایند شارژ را با جریان و ولتاژ مناسب انجام می‌دهد و پس از رسیدن ولتاژ باتری به 4.2 ولت، شارژ را به حالت ثابت در می‌آورد و سپس قطع می‌کند تا از آسیب دیدن باتری جلوگیری شود. همچنین در حین استفاده، دشارژ باتری تحت کنترل قرار دارد تا از تخلیه بیش از حد باتری جلوگیری شود.

این ماژول به دلیل ابعاد کوچک، حفاظت‌های کامل و نمایشگر درصد شارژ، در کاربردهای مختلفی نظیر سیستم‌های ذخیره انرژی، پاوربانک‌ها، پروژه‌های رباتیک، دستگاه‌های قابل حمل و توسعه سیستم‌های خورشیدی کوچک بسیار مناسب است. استفاده از این ماژول مستلزم رعایت اصول ایمنی از جمله اتصال صحیح قطب‌های باتری و استفاده از باتری‌های استاندارد و با کیفیت می‌باشد تا عملکرد ایمن و مطمئن تضمین گردد
